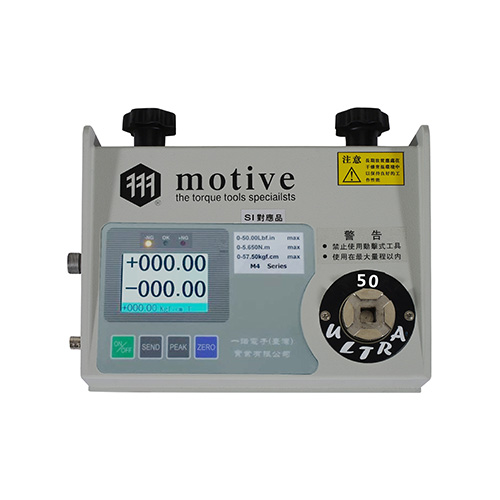

【產品名稱】 彩屏轉軸扭力測試儀M4系列
【所屬分類】 扭力測試儀 【產品型號】 M4 【市場價格】 面議/電詢 【產品品牌】 motive 【產品尺寸】
產品詳情
視頻展示
產品用途
彩屏轉軸扭力測試儀M4系列可測試自動停止式電動，氣動工具，扭力扳手，扭力起子及配合三爪夾具，測試各種零件的扭力等。
主要特點
⑴精度±0.5%。采樣頻率3KHZ
⑵力值5位數據穩定顯示0.0001N.m 角度0.01度
⑶窗口界面可個性化定制
⑷窗界面可顯示 測量扭力值T 測量角度°，速度V 等參數
⑸也可同時顯示正轉和反轉扭矩轉軸測試。
⑹抗干擾設計：對常規通訊干擾和電磁干擾(電機，電火化)，儀器能保持穩定的測試。
⑺可連接電腦圖形動態實時顯示，帶控制輸出，直接連接PLC 等。
⑻角度，轉速( 需另接傳感器)。
技術參數
| 型號 | 量程 | 顯示值 | 分辨率 |
M4-1N.m | 1N.m（N×360°） | 1.000 N.m（360.00°） | 0.001N.m(0.01°) |
M4-5N.m | 5N.m（ N×360°） | 5.000 N.m（360.00°） | 0.001N.m(0.01°) |
M4-10N.m | 10N.m（ N×360°） | 10.00 N.m（360.00°） | 0.01N.m(0.01°) |
M4-20N.m | 20N.m（ N×360°） | 20.00 N.m（360.00°） | 0.01N.m(0.01°) |
M4-50N.m | 50N.m（ N×360°） | 50.00 N.m（360.00°） | 0.01N.m(0.01°) |
M4-100N.m | 100N.m（ N×360°） | 100.0 N.m（360.00°） | 0.01N.m(0.01°) |
M4-200N.m | 200N.m（ N×360°） | 200.0 N.m（360.00°） | 0.01N.m(0.01°) |
M4-500N.m | 500N.m（ N×360°） | 500.0 N.m（360.00°） | 0.01N.m(0.01°) |
M4-1000N.m | 1000N.m（ N×360°） | 1000 N.m（360.00°） | 1N.m(0.01°) |
測量單位 | N.m(N.cm), Kgf.cm (gf.cm) , Lbf.in(ozf.in)自動換算 | ||
輸出器尺寸圖 | 型號 | IP50 | IP100 | IP200 | IP500 | 輸出器外形圖 |
A | Φ50 | Φ60 | Φ60 | Φ80 |
| |
B | 63 | 73 | 73 | 99 | ||
C | 10 | 10 | 10 | 15.5 | ||
D | Φ90 | Φ110 | Φ110 | Φ140 | ||
E | Φ74 | Φ90 | Φ90 | Φ116 | ||
F(三等分) | Φ6.3 | Φ8.3 | Φ8.3 | Φ10.5 | ||
G(方口) | 9.5sq | 9.5sq | 12.7sq | 19sq |
常見問題
⑴ M4彩屏轉軸扭力測試儀測量精度是多少？
答：測量精度為±0.5%
⑵ 此儀器能否同時顯示正反扭矩？
答：可以同時顯示正反扭矩。
